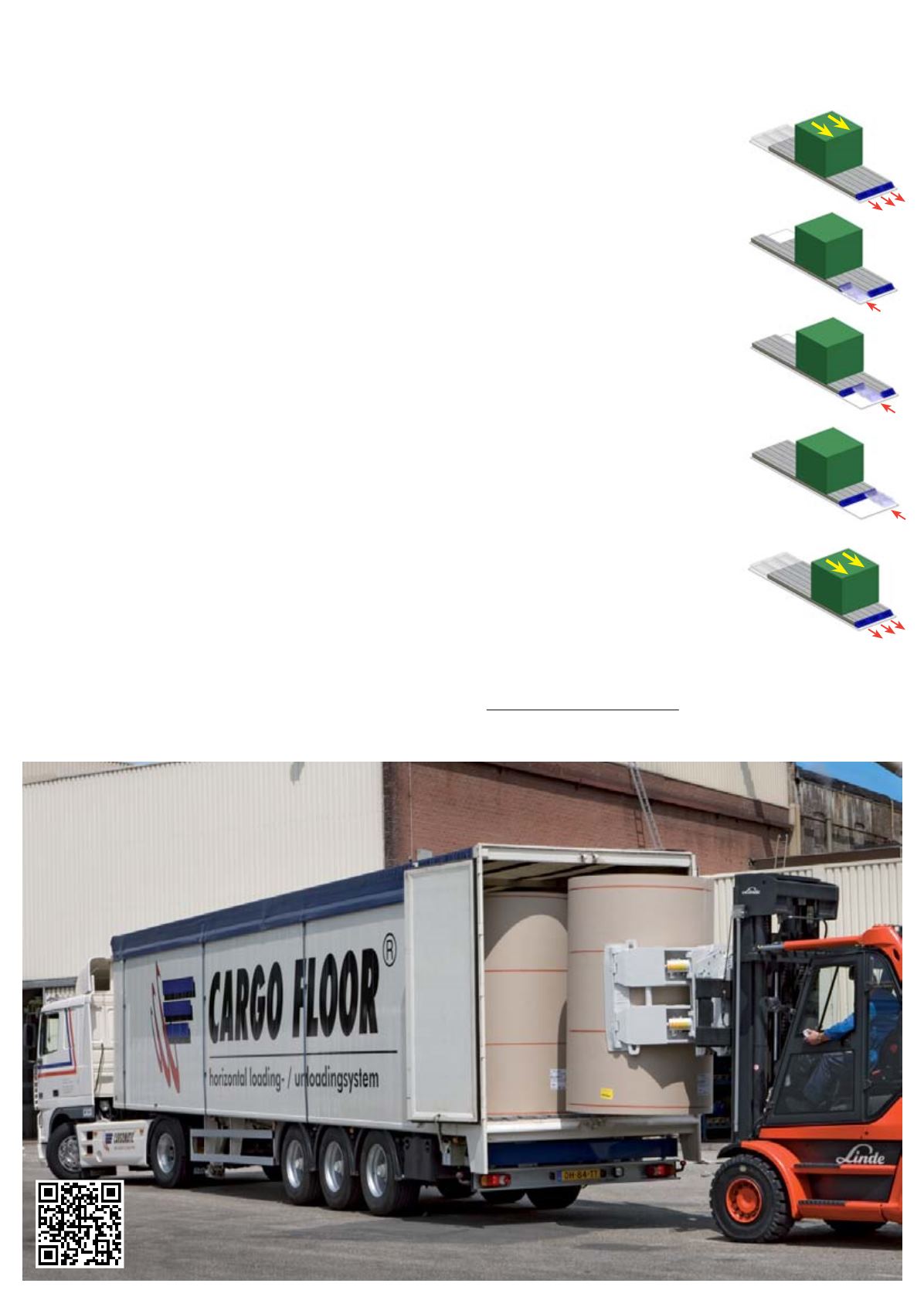

Het Cargo Floor bewegende vloer principe:
Stap 1:
de gehele vloer schuift tegelijkertijd
door middel van de 3 hydraulische cilinders
in de gekozen transportrichting en transpor-
teert daardoor de lading
Stap 2:
1e groep vloerprofielen wordt door 1
hydraulische cilinder (=1/3 vloerdeel) onder
de lading teruggeschoven, op datzelfde mo-
ment staat 2/3 deel van de vloer stil waardoor
de lading niet of nauwelijks zal verplaatsen
Stap 3:
2e groep vloerprofielen wordt door 1
hydraulische cilinder (=1/3 vloerdeel) onder
de lading teruggeschoven, op datzelfde mo-
ment staat 2/3 deel van de vloer stil waardoor
de lading niet of nauwelijks zal verplaatsen
Stap 4:
3e en laatste groep vloerprofielen
wordt door 1 hydraulische cilinder (=1/3
vloerdeel) onder de lading teruggeschoven,
op datzelfde moment staat 2/3 deel van de
vloer stil waardoor de lading niet of nauwe-
lijks zal verplaatsen
Stap 1 is wordt herhaald.
De frequentie en
daarmee de snelheid waarop deze stappen
worden herhaalt is afhankelijk van de hy-
draulische pomp opbrengst. De beschikbare
kracht waarmee de lading verplaatst kan
worden is afhankelijk van de beschikbare
druk van de hydraulische pomp. Het Cargo
Floor 'schuifvloer' systeem is standaard ge-
schikt voor het lossen van 40 ton lading.
Het principe werkt in twee richtingen, zodat u met het Cargo Floor
gSCHUIFVLOERg SYSTEEM KUNT LOSSEN MAAR OOK ,!$%.
Transportsnelheid
(theoretisch)
3TANDAARD M MIN LOSSEN OPLEGGER
MTR ONG
MIN
0OWER 3PEED M MIN LOSSEN OPLEGGER
MTR ONG MIN
Het Cargo Floor 'schuifvloer' systeem is een multifunctioneel
werkend los- en laadsysteem waarmee men horizontaal snel en
efficiënt de meest uiteenlopende producten kan transporteren (lossen
en/of laden). Primair is het systeem uitermate geschikt voor het los-
sen van de meest uiteenlopende bulkproducten welke normaliter van
bovenaf worden geladen en via de achterzijde door het Cargo Floor
'schuifvloer' systeem horizontaal worden gelost. Secundair kan men
ook verpakte materialen laden/lossen.
Vloeropbouw
Het Cargo Floor 'schuifvloer' systeem is opgebouwd uit in de lengte-
richting parallel naast elkaar liggende vloerprofielen. Deze vloerprofie-
len worden door middel van het Cargo Floor aandrijfsysteem, binnen
de arbeidsslag van de 3 hydraulische cilinders heen en weer bewo-
gen. De cilinders worden mechanisch/hydraulisch aangestuurd (geen
elektronica). De vloerprofielen zijn primair uit aluminium vervaardigd
maar dit kan ook staal of een ander materiaal zijn. Dichtheid tussen
de vloerprofielen wordt gewaarborgd door een hoogwaardig kunststof
AFDICHTINGPROlEL ER ZIJN OOK 3EMI ,EAK 0ROOF VLOEREN EN ZELFS VOLLEDIG
vloeistofdichte (100% Leak Proof) oplossingen beschikbaar.
Bulkproducten gelost zonder vervuiling
Door gebruik te maken van een zogenaamd meeloopschot wordt de
vloer/bak nagenoeg geheel schoon gelost. Het meeloopschot hangt aan
zgn. looprollers welke in een (geïntegreerde) rail zijn opgenomen aan de
BOVENZIJDE VAN DE ZIJWAND #ARGO &LOOR HEEFT HIER SPECIALE (EAVY $UTY
wiel rollers voor ontwikkelt die tevens in twee richtingen de rail schoon-
MAKEN !RT NR
/NDERAAN HET MEELOOPSCHOT IS EEN KLEED BE-
vestigd waarop de lading wordt gestort. Hierdoor wordt het schot meege-
TROKKEN OVER DE VLOER )N PLAATS VAN EEN MEELOOPSCHOT KAN ER OOK GEKOZEN
worden om alleen een kleed op de vloer te leggen. Het is verstandig om
deze handmatig (vanwege betrouwbaarheid, gewicht, kosten) terug te
brengen en aan het kopschot te hangen voor de volgende lading.
Verpakte lading retour
Naast de losgestorte lading kan men ook verpakte lading in de meest
diverse variëteit laden en of lossen, denk hierbij aan: pallets,
papierrollen, big bags, geperste balen enz. enz.
