CF3 LP-2
LP-serie
'Leak Proof'
Ein kompakteswasserdichtes System
Dieses zu

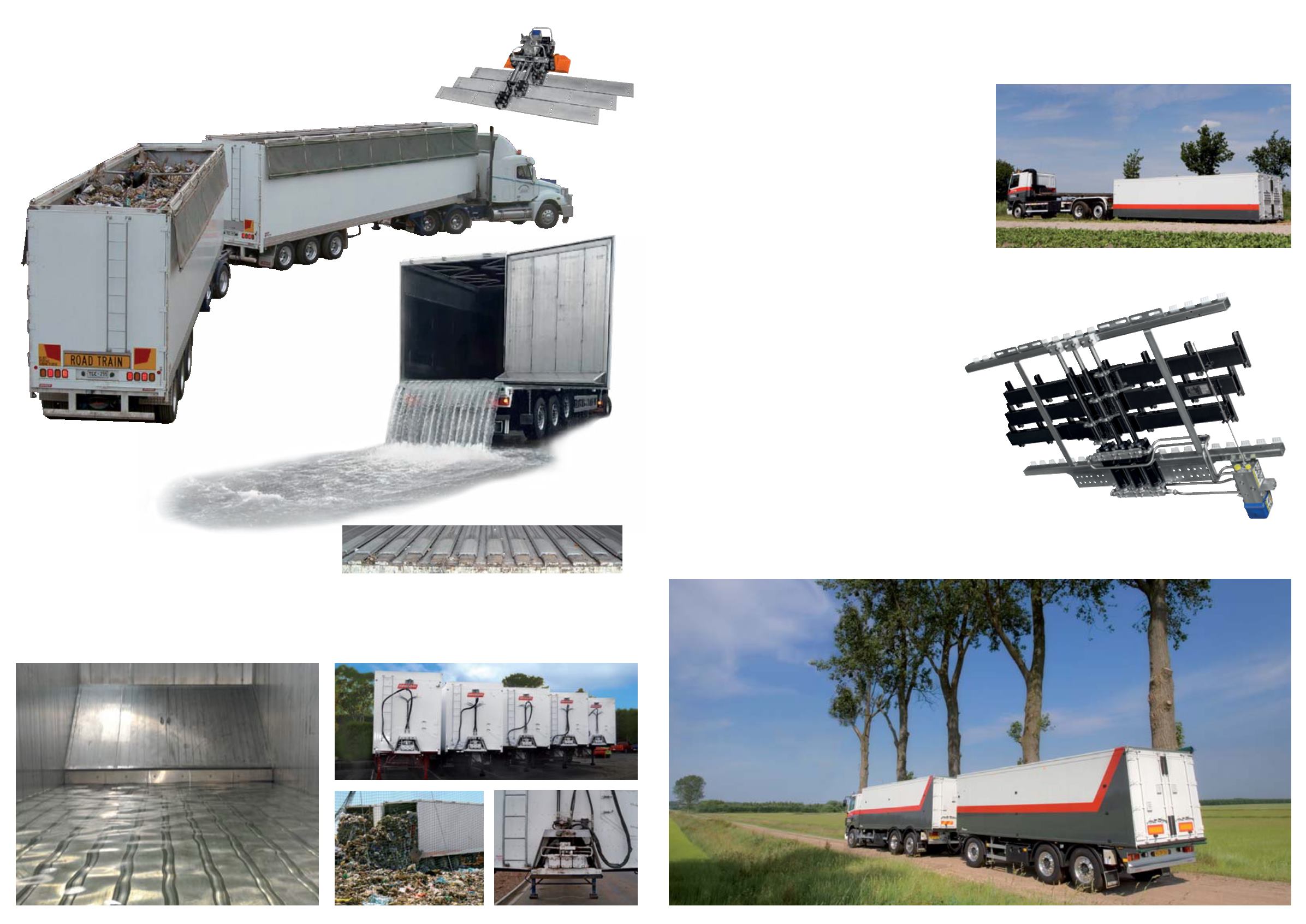

100%wasserdichteCargo Floor 'Schubboden' System
wur-
de für den Transport von die Umwelt belastenden Produkten entwic-
kelt, sowohl für Schüttgut als auch für gepresste Ballen. Das System
eignet sich ganz besonders gut für den Transport und den Umschlag
vonHAUSMÜLL und Bioabfällen.
Durchdie speziellekompakteBauweiseunddieNutzungdes sog. Kop-
fraums bzw. Kopfradius am Anhänger/Auflieger wird der Verlust an
Laderaumminimiert.Das schrägeAbdichtungsschott schützt gleichzei-
tig auch das Antriebssystem.
Der Aluminium-Unterboden ist einfach auf einem Stahl- wie auch
Aluminium-Untergestell zumontieren. Dieser kann leicht amUnterbo-
den außerhalbdeswasserdichtenTeils geschraubt odermitHohlnieten
befestigt werden.
Es sind kaum Schweißarbeiten nötig, da die Unterbodenprofile leicht
ineinander gleiten und mit einer speziellen Abdichtung abgedichtet
werden.
Die Aluminium-Bodenteile werden über die ganze Länge geführt und
gestützt von einem massiven Kunststoffgleiter. Man kann zwischen
einem Aluminium- Standardprofi l und einem HDI (Heavy Duty
Impact) –Profil wählen. Das HDI Profil ist geeignet, hohe Stoßkräfte
aufzunehmen.
12
13
Das Steuerventil ist
serienmäßig außerhalb des
Chassis platziert und dadurch
einfach zu erreichen
KTL-beschichtete bewegliche
Quertraversen (Standard)
Feuerverzinkter Rahmen
(Option) KTL ist Standard
• Äußerst niedrige Einbauhöhe inVerbindungmit einem80mm
Querträgermöglich
• Extremniedriges Eigengewicht der Antriebseinheit
• Bodengeschwindigkeit: 0 - 2,5m/Min.
• Der vollhydraulischeAntriebwird reinmechanisch/hydraulisch
gesteuert.
• DurchVormontage der Zylinder, LeitungenundVentile in einem
kompaktenRahmen sehr einfachund schnell einzubauen.
• Der Bodenaufbau entspricht dem StandardCargo Floor-System
• EinHilfsrahmen kann eventuell entfallen, wobei der hydraulische
Antrieb in die eigene Konstruktion integriert werden
kann (z.B. Aluminium/Komposit).
• Maximalvolumen ist realisierbar.
• Geeignet als autonomer Dosierbunker.
• Höchstbelastung: 20 Tonnen
• Max. Länge: 9.000mm
• Passivierte hydraulische Leitungen
CF100
'Ultra Light'
Dieses einzigartige Leichtgewicht Cargo Floor-
System ist speziell für den einfachen Einbau in
Motorwagen, Anhänger, Container oder
Wechselbrücke entwickelt.
Einige Eigenschaften des CF100 Systems:
