FUNKTIONSWEISE
ModulareBedienungsmöglichkeiten

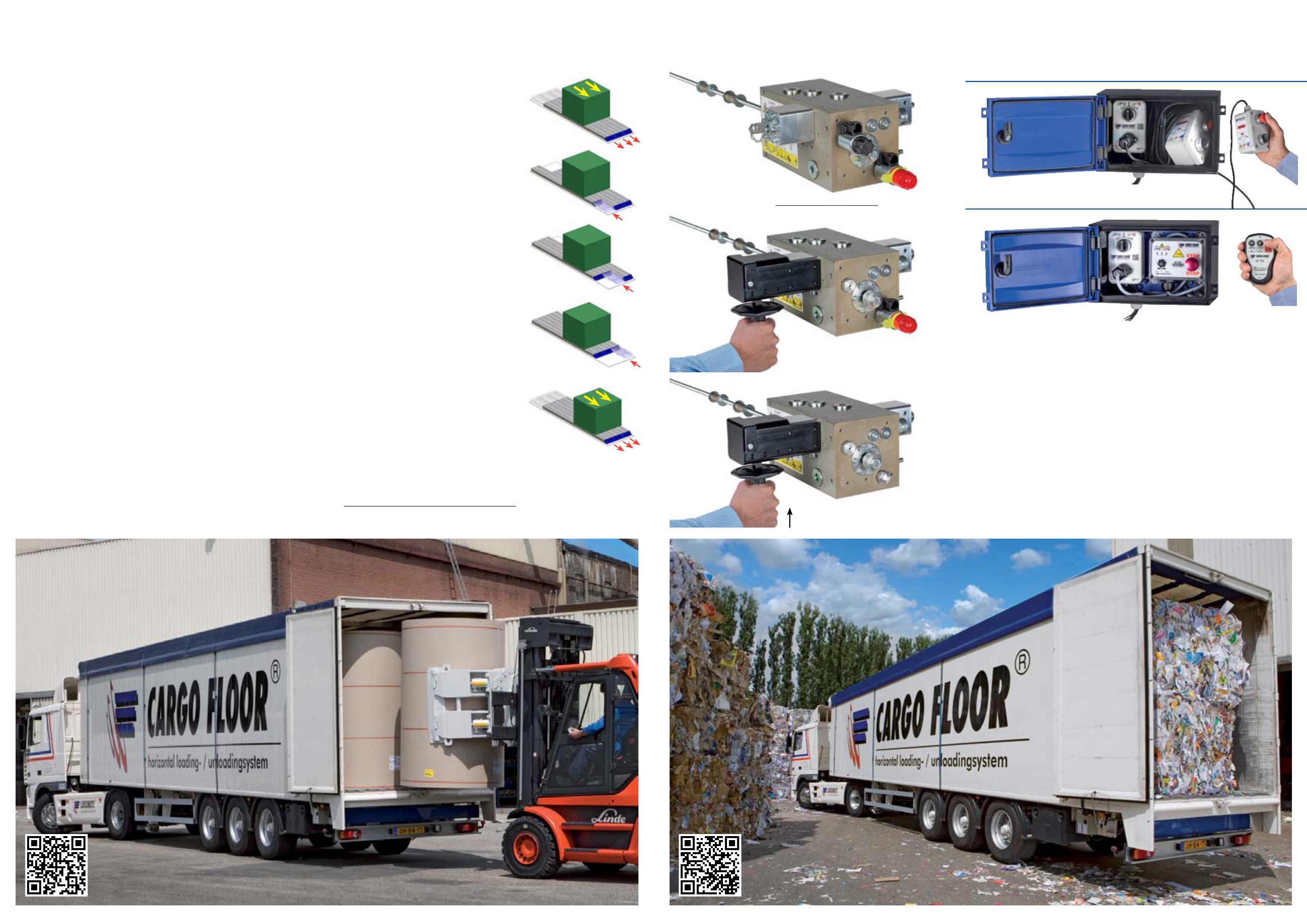

Das Cargo Floor SchubbodenPrinzip:
Schritt 1
Der gesamte Boden verschiebt sich
über die drei hydraulischen Zylinder in die
gewünschte Transportrichtung und transpor-
tiert so die Ladung.
Schritt 2
Erste Gruppe Bodenprofi le wird
über einenhydraulischenZylinder (=1/3des
Bodens) unter der Ladung zurückgeschoben,
gleichzeitig stehen 2/3 des Bodens still, so-
dass sich die Ladung nicht oder kaum ver-
schiebt.
Schritt 3
Zweite Gruppe Bodenprofi le wird
über einenhydraulischenZylinder (=1/3des
Bodens) unter der Ladung zurückgeschoben,
gleichzeitig stehen 2/3 des Bodens still, so-
dass sich die Ladung nicht oder kaum ver-
schiebt.
Schritt 4
Dritte und letzteGruppe Bodenpro-
filewirdüber einenhydraulischenZylinder (=
1/3des Bodens) unter der Ladung zurückge-
schoben, gleichzeitig stehen 2/3 des Bodens
still, sodass sich die Ladung nicht oder kaum
verschiebt.
Danach wiederholt sich Schritt 1.
Die Fre-
quenz und damit die Geschwindigkeit die-
ser Schritte in Wiederholung hängt von
der Leistung der hydraulischen Pumpe ab.
Wie viel Kraft zum Verschieben der Ladung
verfügbar ist, hängt vom verfügbaren Druck
der hydraulischen Pumpe ab. Das Cargo
Floor 'Schubboden' System ist standardmäßig
geeignet für das Entladen von40T Ladung.
Das Prinzip funktioniert in zwei Richtungen, sodass Sie mit dem Cargo
Floor 'Schubboden' System ladenUND entladen können.
Transportgeschwindigkeit
(theoretisch)
Standard2,6m/min. = entladenAuflieger 13.6mtr. etwa6-10min.
Power Speed4,8m/min. = entladenAuflieger 13.6mtr. etwa. 3-5min.
Das Cargo Floor 'Schubboden' System ist ein multifunktionales
Be- und Entladesystem zum schnellen und effizienten Transport
unterschiedlichster Produkte. In erster Linie eignet sich das System
hervorragend zum Entladen unterschiedlichsten Schüttgüter, das nor-
malerweise von oben geladen und vom Cargo Floor 'Schubboden'
System horizontal über die Rückseite entladenwird. Zusätzlich kann
auch verpacktesMaterial geladenoder entladenwerden.
Bodenaufbau
Das Cargo Floor 'Schubboden' System ist aus längs nebeneinander
angeordneten Bodenprofilen zusammengesetzt. Diese Bodenprofile
werden mittels des Cargo Floor Antriebssystems innerhalb eines Ar-
beitshubs von den drei hydraulischen Zylindern hin- und her bewegt.
Die Zylinder werdenmechanisch/hydraulisch angetrieben (keine Elek-
tronik).DieBodenprofi le sind zumeist ausAluminium, siekönnenaber
auch aus Stahl oder einem anderenMaterial sein.
Der Anschluss zwischen den Bodenprofilen wird durch ein hochwer-
tiges Kunststoff-Abdichtungsprofi l gewährleistet, es gibt auch Semi-
Leak-Proof-Böden sowie vollständig flüssigkeitsdichte (100 % Leak
Proof) Lösungen.
Schüttgut sauber entladen
Durch den Einsatz einer so genannten beweglichenWandwerden Bo-
den/ Container vollkommen sauber entladen. Die bewegliche Wand
hängt an so genannten Laufrollen, die an der Oberseite der Seiten-
wand an einer (integrierten) Schiene hängen (Cargo Floor hat hier-
für spezielleHeavy-Duty-6-Rad-Rollen entwickelt, die gleichzeitig die
Schiene in beide Richtungen säubern. Art. Nr. 5165003). Unten an
der beweglichenWand ist stabiler Stoff befestigt, auf den die Ladung
geschüttetwird. DadurchwirddieWandüber denBodenmitgezogen.
Anstelle einer beweglichenWand kann auch nur Stoff auf den Boden
gelegt werden. Es empfiehlt sich diesen von Hand (wegen Zuverläs-
sigkeit, Gewicht, Kosten) für die nächste Ladung an die Stirnwand zu
hängen.
Verpackte Ladung zurück
Nebender losen Ladung kann auch verpackte Ladungunterschiedlich-
ster Art geladen oder entladenwerden, zum Beispiel: Paletten, Papier-
rollen, Big Bags, gepresste Ballen, usw.
STANDARD
OPTIONAL
Das Cargo Floor 'Schubboden' System lässt sichmodular für folgende
Bedienungsvarianten verändern (ebenfalls auch nachträglich):
E-Bedienung
Laden / Stopp / Entladenüber Schalter. Standard versehen
mitmanueller Notbedienungmittels einzigartige roter
“Cargo“Drehknopf. (Optional: Fernsteuerungmit
Senderelement.)
B-Bedienung
Laden / Stopp / Entladenübermanueller Hebel,mit
einzigartiger
"S" Arretierung
um die Lade-/Stopp-/
Entladeposition zu bestimmenAn/Aus über Schalter.
Standard versehenmitmanueller Notbedienungmittels
einzigartige roter “Cargo“Drehknopf.
(Optional: Fernsteuerungmit Senderelement.)
A-Bedienung
Laden / Stopp / Entladenübermanueller Hebel,mit
einzigartiger
"S" Arretierung
um die Lade-/Stopp-/
Entladeposition zu bestimmen. (Nicht elektrisch.)
Manueller Notbedienung
durch
einzigartigen roten“Cargo“Drehknopf.
Einzigartige
"S"Arretierung
um die Lade-/
Stopp-/Entladeposition zu bestimmen
E
Bedienung
B
Bedienung
A
Bedienung
